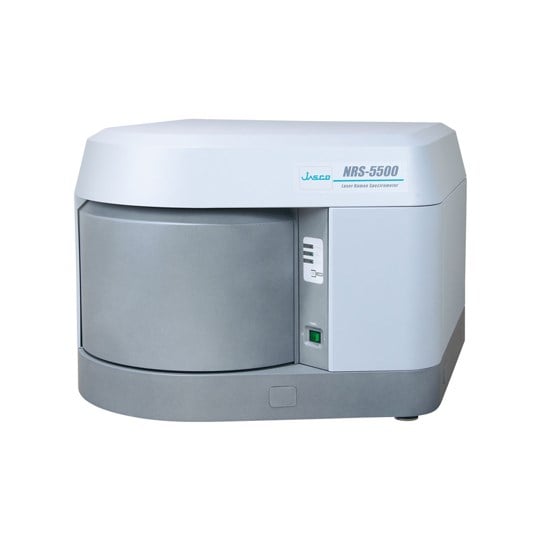

JASCO NRS-5500 Raman Spektrometresi, yüksek uzaysal çözünürlük sağlayan DSF (Dual Spatial Filtration) konfokal optik sistemi ile geliştirilmiş araştırma sınıfı profesyonel Raman analiz cihazıdır. Uzun odak uzaklıklı aberasyon düzeltmeli spektrografı, otomatik optik hizalama sistemi ve modüler yapısı sayesinde hem rutin kalite kontrol analizlerinde hem de ileri düzey bilimsel araştırmalarda yüksek doğrulukta ölçümler gerçekleştirir.
Sistem, aynı anda iki dahili ve altı harici olmak üzere toplam sekiz farklı lazer kaynağını destekleyebilir. Otomatik lazer, filtre, grating ve optik yol seçimi sayesinde kullanıcı müdahalesi olmadan farklı analiz koşullarına hızlı şekilde geçiş yapılabilir. IQ Raman NAV teknolojisi ile otomatik odaklama, numune tanıma ve ölçüm noktası belirleme işlemleri kolaylıkla gerçekleştirilir.
Teknik Özellikler:
• Ürün tipi: Konfokal Raman Spektrometresi
• Marka / Model: JASCO NRS-5500
• Spektrometre tipi:
- Araştırma sınıfı konfokal Raman mikroskobu
• Monokromatör:
- Aberasyon düzeltilmiş Czerny-Turner
- 300 mm odak uzaklığı
• Raman kayma aralığı:
- 50 – 8000 cm⁻¹
• Ultra düşük Raman kayması:
- <10 cm⁻¹ (opsiyonel düşük dalga sayısı ünitesi)
• Spektral çözünürlük:
- Standart 1 cm⁻¹/piksel
- Opsiyonel 0.4 cm⁻¹/piksel
• Dalga sayısı doğruluğu:
- Yüksek hassasiyetli otomatik kalibrasyon sistemi
• Standart lazer:
- 532 nm
- 50 mW
• Desteklenen lazerler:
- Dahili maksimum 2 lazer
- Harici maksimum 6 lazer
- Toplam 8 lazer desteği
- UV, Görünür ve NIR lazer seçenekleri
• Dedektör sistemi:
- Soğutmalı CCD Dedektör
• Opsiyonel dedektörler:
- EMCCD
- InGaAs
- Yüksek hassasiyetli CCD seçenekleri
• Aynı anda iki dedektör desteği
• Grating sistemi:
- Maksimum 4 otomatik grating
- Yazılım kontrollü otomatik değişim
• Konfokal optik sistem:
- DSF (Dual Spatial Filtration)
- Yüksek uzaysal çözünürlük
- Derinlik çözünürlüğü yaklaşık 1 µm
• Otomatik optik hizalama
• Otomatik lazer hizalama
• Otomatik filtre değişimi
• Otomatik grating değişimi
• Otomatik optik yol optimizasyonu
• Mikroskop sistemi:
- Motor kontrollü objektif revolveri
- Otomatik objektif tanıma
- Bright Field gözlem
- Dark Field gözlem
- DIC gözlem
- Polarizasyon gözlemi
- MIX Observation
• Kamera sistemi:
- Yüksek çözünürlüklü CMOS kamera
• Numune tablası:
- Motor kontrollü XYZ tabla
• Raman görüntüleme:
- QRI (Quick Raman Imaging)
- 2D Kimyasal Haritalama
- 3D Raman Görüntüleme
- SSI Surface Imaging
- SPRIntS lazer taramalı görüntüleme
- Konfokal derinlik profili
• Yazılım:
- JASCO Spectra Manager
- IQ Raman NAV
- Analysis Wizard
- Particle Analysis
- KnowItAll veri tabanı desteği
- Kimyasal görüntüleme
- Çok bileşenli analiz
- Otomatik raporlama
- Kullanıcı veri tabanı oluşturma
• Focus NAV otomatik odaklama
• View NAV otomatik görüntü optimizasyonu
• Search NAV otomatik numune tanıma
• Advanced Search NAV akıllı ölçüm noktası seçimi
• IQ Frame tekrar ölçüm sistemi
• Sınıf 1 lazer güvenliği
• Elektrikli numune bölmesi kapağı
• Geniş numune alanı
• 80 mm yüksekliğe kadar numune desteği
• Rijit alüminyum petek optik platform
• Düşük titreşimli yapı
• Düşük bakım gereksinimi
• Güç kaynağı:
- 100–240 VAC
- 50/60 Hz
• Güç tüketimi:
- Yaklaşık 200 VA
• Boyutlar:
- 880 × 890 × 670 mm
• Ağırlık:
- Yaklaşık 200 kg
Performans Özellikleri:
• Araştırma sınıfı Raman performansı
• DSF konfokal optik sistemi
• 1 µm derinlik çözünürlüğü
• Ultra düşük Raman kayması ölçümü
• Otomatik optik hizalama
• 8 lazere kadar genişletilebilir yapı
• 4 otomatik grating desteği
• Çift dedektör desteği
• Yüksek hızlı Raman görüntüleme
• 2D ve 3D kimyasal haritalama
• Yüksek mekanik kararlılık
• Profesyonel araştırma performansı
Kullanım Alanları:
• Raman spektroskopisi
• Nanomalzeme analizleri
• Grafen ve karbon nanotüp araştırmaları
• Mikroplastik analizleri
• Polimer analizleri
• Yarı iletken analizleri
• Farmasötik araştırmalar
• Malzeme karakterizasyonu
• İnce film analizleri
• Kaplama analizleri
• Mineral analizleri
• Biyomalzeme araştırmaları
• Üniversiteler
• Araştırma ve geliştirme merkezleri
• Kalite kontrol laboratuvarları
• Adli analiz laboratuvarları
• Kimyasal görüntüleme
• Yabancı partikül analizleri
• Gerilim (Stress) analizleri
JASCO NRS-5500 Raman Spektrometresi, DSF konfokal optik teknolojisi, 300 mm yüksek performanslı spektrografı, otomatik optik hizalama sistemi, sekiz lazere kadar genişletilebilir yapısı ve gelişmiş Raman görüntüleme teknolojileri sayesinde ileri düzey bilimsel araştırmalar ve endüstriyel analiz uygulamaları için üstün performans sunan profesyonel bir Raman analiz sistemidir.
