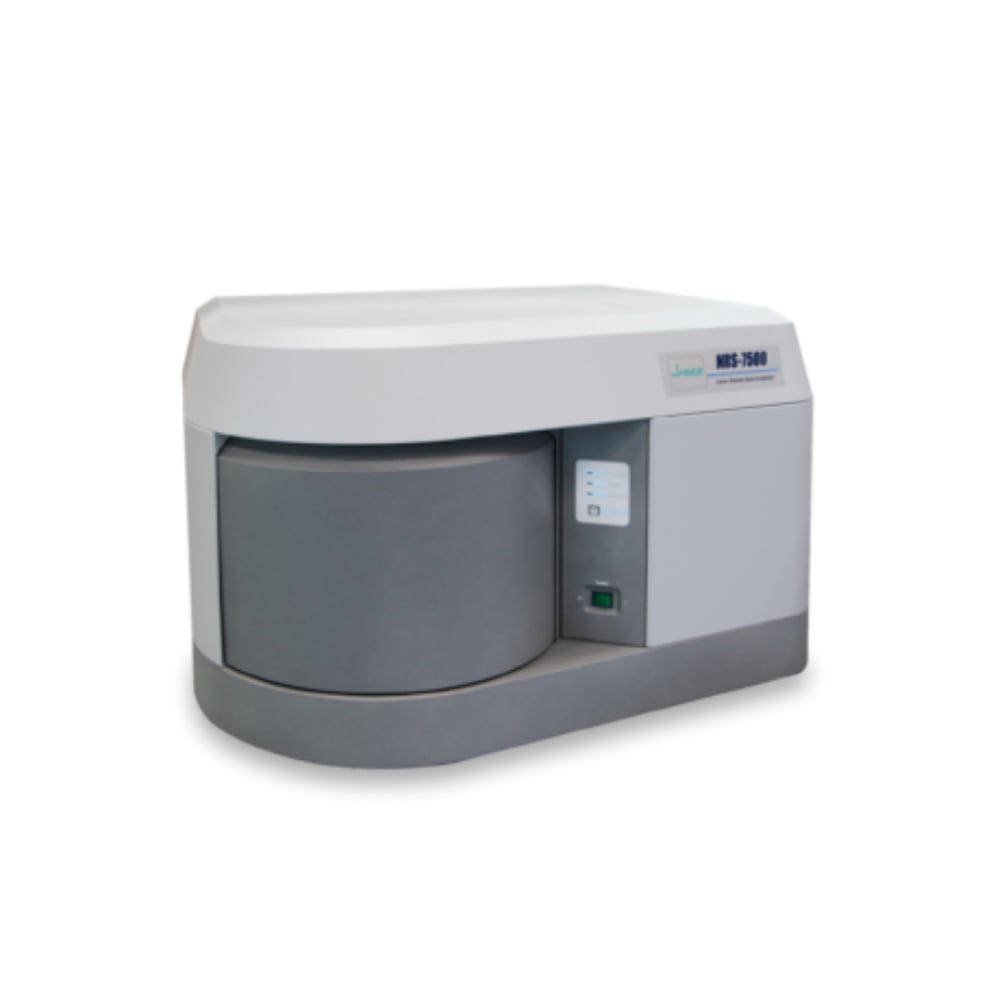

JASCO NRS-7500 Raman Spektrometresi, araştırma laboratuvarları için geliştirilmiş amiral gemisi konfokal Raman analiz sistemidir. 500 mm odak uzaklığına sahip yüksek çözünürlüklü spektrografı sayesinde son derece yüksek spektral çözünürlük ve dalga sayısı doğruluğu sağlayarak çok küçük pik kaymalarının dahi güvenilir şekilde tespit edilmesine olanak tanır.
DSF (Dual Spatial Filtration) konfokal optik sistemi, difraksiyon limitine yakın uzaysal çözünürlük sağlayarak yalnızca odak noktasından Raman sinyalinin toplanmasını mümkün kılar. Böylece floresans etkisi azaltılır, derinlik çözünürlüğü artırılır ve çok katmanlı numunelerde yüksek doğrulukta analiz gerçekleştirilebilir.
NRS-7500, aynı anda iki dahili ve altı harici olmak üzere toplam sekiz farklı lazer kaynağını destekleyebilir. Otomatik lazer, filtre, beam splitter, grating ve optik yol seçimi sayesinde farklı uygulamalar arasında kullanıcı müdahalesi olmadan hızlı geçiş yapılabilir. Yüksek hızlı Raman görüntüleme teknolojileri, otomatik odaklama ve akıllı numune tanıma sistemi ile gelişmiş kimyasal haritalama uygulamalarında maksimum verimlilik sağlar.
Teknik Özellikler:
• Ürün tipi: Konfokal Raman Spektrometresi
• Marka / Model: JASCO NRS-7500
• Spektrograf:
- Aberasyon düzeltilmiş Czerny-Turner
- 500 mm odak uzaklığı
• Raman kayma aralığı:
- 50 – 8000 cm⁻¹
• Opsiyonel ultra düşük dalga sayısı:
- 5 – 8000 cm⁻¹
• Maksimum spektral çözünürlük:
- 0.7 cm⁻¹
• Opsiyonel maksimum çözünürlük:
- 0.3 cm⁻¹/piksel
• Grating sistemi:
- Standart 1800 gr/mm
- Opsiyonel 150
- 300
- 600
- 1200
- 2400
- 3600 gr/mm
• Aynı anda 4 grating desteği
• Otomatik grating değişim sistemi
• Standart lazer:
- 532 nm
- 50 mW
• Opsiyonel lazerler:
- 244 nm
- 266 nm
- 325 nm
- 355 nm
- 442 nm
- 488 nm
- 514.5 nm
- 633 nm
- 660 nm
- 785 nm
- 1064 nm
• Aynı anda:
- 2 dahili lazer
- 6 harici lazer
- Toplam 8 lazer desteği
• Standart dedektör:
- Dört kademeli Peltier soğutmalı CCD
- 1024 × 255 piksel
• Opsiyonel dedektörler:
- Yüksek çözünürlüklü CCD
- InGaAs dedektör
- Çift dedektör sistemi
• Konfokal optik sistem:
- DSF (Dual Spatial Filtration)
- Yaklaşık 700 nm uzaysal çözünürlük
- Yüksek derinlik çözünürlüğü
• Otomatik lazer hizalama
• Otomatik Raman optik hizalama
• Otomatik beam splitter seçimi
• Otomatik filtre değişimi
• Otomatik optik yol optimizasyonu
• Mikroskop sistemi:
- Konfokal mikroskop
- Motor kontrollü objektif revolveri
- Otomatik objektif tanıma
• Objektif seçenekleri:
- 5X
- 20X
- 100X
- Uzun çalışma mesafeli objektifler
- UV objektifleri
- NIR objektifleri
• Kamera sistemi:
- Yüksek çözünürlüklü CMOS kamera
• Gözlem modları:
- Bright Field
- Dark Field
- MIX Observation
- Transmisyon
- Diferansiyel girişim kontrastı (DIC)
- Polarizasyon (Reflektans)
- Polarizasyon (Transmisyon)
• Numune tablası:
- Manuel XYZ tabla (standart)
- Opsiyonel otomatik XYZ motorlu tabla
- Joystick kontrollü hareket
• Raman görüntüleme:
- QRI (Quick Raman Imaging)
- SPRIntS lazer taramalı görüntüleme
- SSI Surface Imaging
- 2D Kimyasal Haritalama
- 3D Raman Görüntüleme
- Konfokal derinlik profili
• Yazılım:
- JASCO Spectra Manager
- IQ Raman NAV
- Analysis Wizard
- Particle Analysis
- KnowItAll veri tabanı desteği
- Kimyasal görüntüleme
- Çok bileşenli analiz
- İstatistiksel analiz
- Otomatik raporlama
- Kullanıcı veri tabanı oluşturma
• Focus NAV otomatik odaklama
• View NAV otomatik görüntü optimizasyonu
• Search NAV gerçek zamanlı numune tanıma
• Advanced Search NAV akıllı ölçüm noktası belirleme
• IQ Frame aynı noktadan tekrar ölçüm
• Class 1 lazer güvenlik sistemi
• Elektrikli numune bölmesi kapağı
• Geniş numune odası
• Rijit alüminyum petek optik platform
• Düşük titreşimli mekanik tasarım
• Uzun süreli mekanik kararlılık
• Düşük bakım gereksinimi
• Güç kaynağı:
- 100–240 VAC
- 50/60 Hz
• Güç tüketimi:
- Yaklaşık 200 VA
• Boyutlar:
- 1060 × 1220 × 670 mm
• Ağırlık:
- Yaklaşık 230 kg
Performans Özellikleri:
• 500 mm yüksek çözünürlüklü spektrograf
• 0.7 cm⁻¹ maksimum spektral çözünürlük
• Opsiyonel 0.3 cm⁻¹/piksel çözünürlük
• Yaklaşık 700 nm uzaysal çözünürlük
• DSF konfokal optik sistemi
• 8 lazere kadar genişletilebilir yapı
• 4 otomatik grating desteği
• Çift dedektör desteği
• Ultra düşük Raman kayması ölçümü
• QRI yüksek hızlı Raman görüntüleme
• SPRIntS lazer taramalı görüntüleme
• 2D ve 3D kimyasal haritalama
• Üst düzey mekanik kararlılık
• Araştırma sınıfı Raman performansı
Kullanım Alanları:
• Raman spektroskopisi
• Nanoteknoloji araştırmaları
• Grafen analizleri
• Karbon nanotüp analizleri
• Yarı iletken analizleri
• Gerilim (Stress) analizleri
• Mikroplastik analizleri
• Polimer analizleri
• İnce film analizleri
• Kaplama analizleri
• Farmasötik araştırmalar
• Malzeme karakterizasyonu
• Mineral analizleri
• Biyomalzeme araştırmaları
• Üniversiteler
• Araştırma ve geliştirme merkezleri
• Kalite kontrol laboratuvarları
• Adli analiz laboratuvarları
• Kimyasal görüntüleme
• Yabancı partikül analizleri
JASCO NRS-7500 Raman Spektrometresi, 500 mm yüksek çözünürlüklü spektrografı, DSF konfokal optik sistemi, ultra yüksek spektral çözünürlüğü, sekiz lazere kadar genişletilebilir modüler yapısı ve gelişmiş Raman görüntüleme teknolojileri ile ileri düzey bilimsel araştırmalar ve hassas malzeme analizleri için maksimum performans sunan JASCO'nun amiral gemisi Raman spektrometre sistemidir.
